Was verursacht Defekte im Stator- und Rotorblechkern

Was verursacht Defekte an Stator- und Rotor-Kernen?

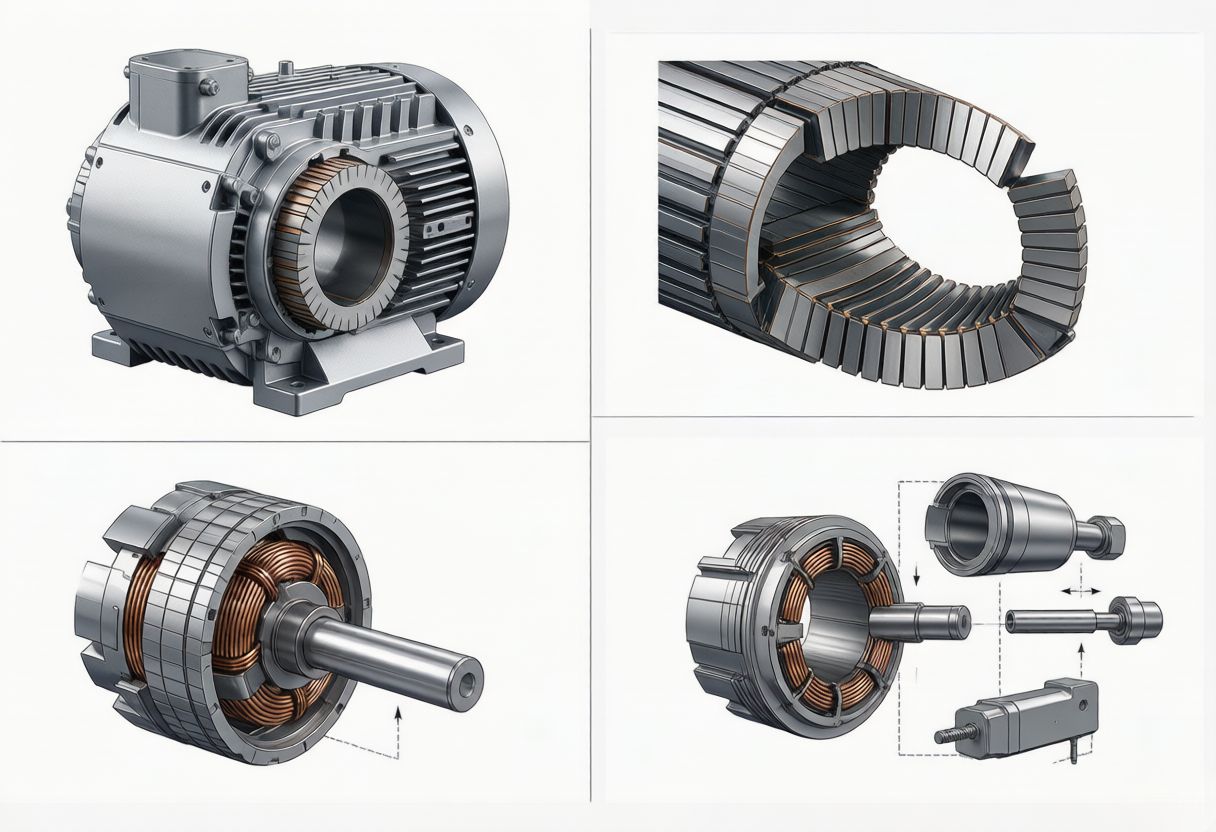

1. Gratbildung an Blechkanten

Verschlissene oder schlecht kalibrierte Stanzwerkzeuge, verbleibende Grate aus dem Aufschneiden des Rohmaterials, instabile Stanzgeschwindigkeit und Versatz beim Zuführen.

Scharfe Grate beschädigen die Isolationsbeschichtung, verursachen Kurzschlüsse zwischen den Lagen und führen zu lokaler Motorüberhitzung sowie hohem Leerlaufstrom.

Regelmäßig die Werkzeugkanten schleifen und den Spielraum kalibrieren; Gratbildung beim Aufschlitzen unter 0,03 mm kontrollieren; automatische Entgratung nach dem Stanzen für saubere Blechkanten einsetzen.

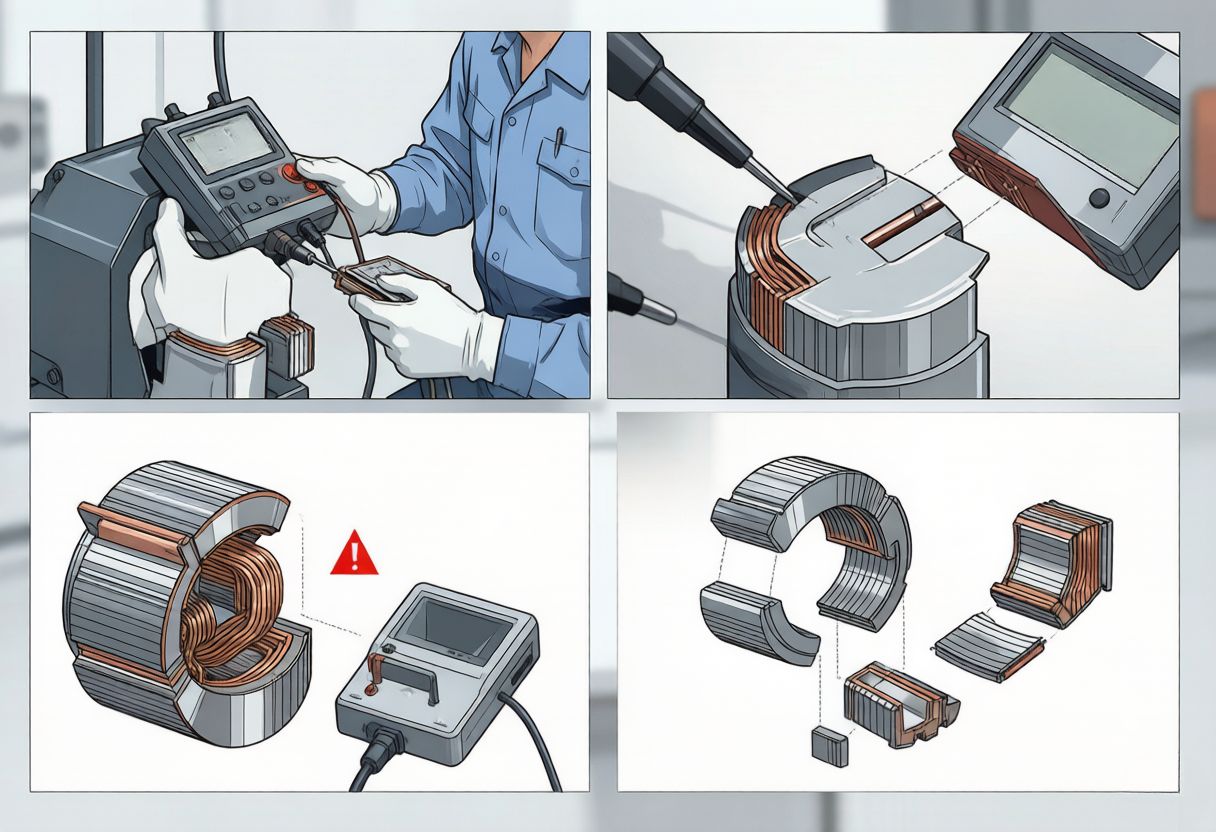

2. Kurzschluss zwischen den Lagen & niedriger Isolationswiderstand

Durch Grate verursachter Metallkontakt, zerkratzte oder abgelöste Isolierfolie, übermäßig verdichtete Isolierung beim Stapeln sowie feuchte Werkstattumgebung, die zu Oxidation führt.

Erhöhte Wirbelstromverluste, verringerter Isolationswiderstand, kontinuierlicher Temperaturanstieg des Motors und sinkende Betriebseffizienz.

Strenge Gratkontrolle durchsetzen; beschädigte Bleche neu isolieren; Stapeldruck optimieren; fertige Kerne in konstant temperierten und feuchtigkeitskontrollierten, feuchtigkeitsgeschützten Verpackungen lagern.

3. Lose Stapelung & Kern-Delamination

Unzureichender Stapeldruck, unzureichende Verriegelungsprägung oder unterbrochene Laserschweißung, thermische Ermüdung durch Zyklen sowie verschlissene Positionierwerkzeuge.

Ungleichmäßiger magnetischer Luftspalt, starke Motorvibrationen, ungewöhnliche Brummgeräusche und erhöhtes Risiko für Schleifen im Bohrraum.

Standardisierten Konstantdruck-Stapelprozess einführen; Vollkreis-Laserschweißen für Hochgeschwindigkeitsmotoren einsetzen; verschlissene Vorrichtungen ersetzen; lose Kerne mit Endplatten fixieren.

4. Übermäßige Eisenverluste & schlechte magnetische Leistung

Nicht passendes Siliziumstahlmaterial, verbleibende Stanzspannungen ohne Glühen, Kurzschlüsse zwischen den Lagen und niedriger Stapelfaktor (unter 95%).

Unzureichende Energieeffizienz des Motors, langfristige Überhitzung und erhöhter Stromverbrauch.

Passenden Siliziumstahl entsprechend der Betriebsfrequenz wählen; spannungsarm glühen; Stapeldichte verbessern und leitfähige Verbindungen zwischen den Lagen vermeiden.

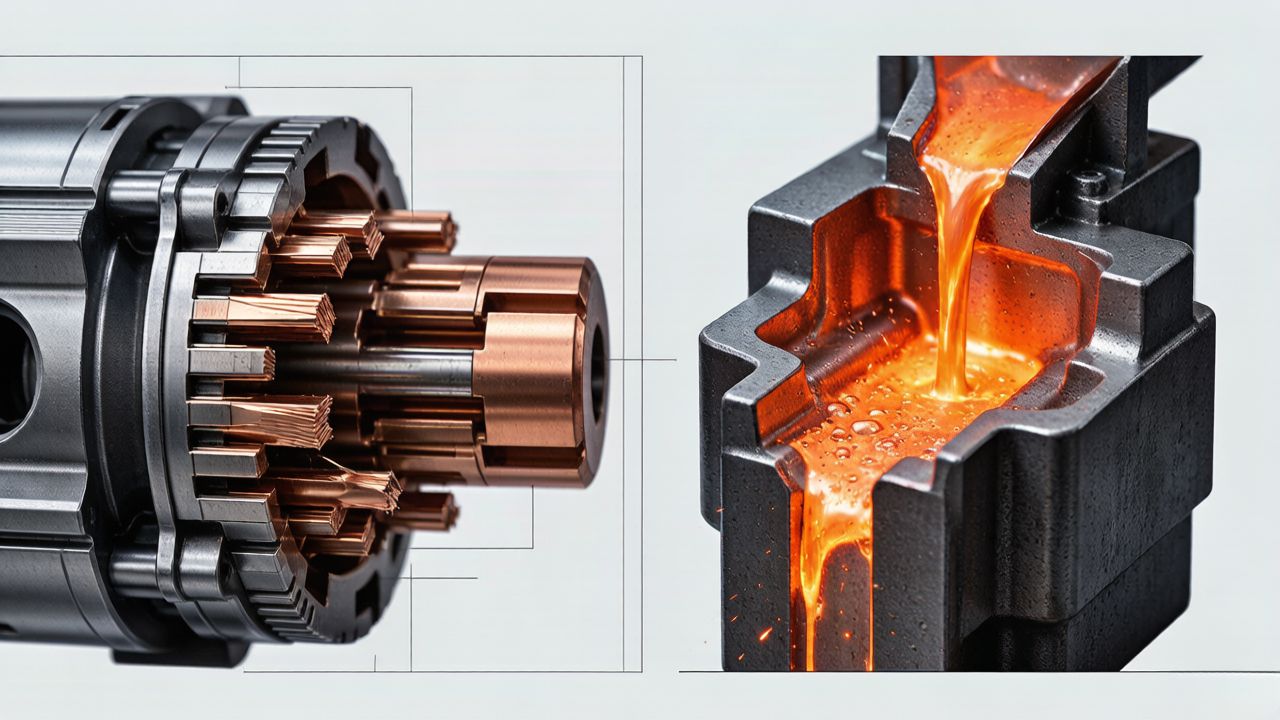

5. Fehler beim Rotorguss

Instabile Temperatur und Einspritzdruck des flüssigen Aluminiums, Verschmutzung durch Öl in den Nuten und blockierte Entlüftungsnuten der Form, die zu Gasansammlungen führen.

Schwindlöcher und Lufteinschlüsse führen zu gebrochenen Leitstäben, unzureichendem Anlaufdrehmoment, Rotorunwucht und Vibrationen bei hohen Drehzahlen.

Rotornuten vor dem Guss gründlich reinigen; Temperatur- und Druckparameter optimieren; Entlüftungssysteme der Formen regelmäßig reinigen.

6. Maßabweichungen & ungleichmäßiger Luftspalt

Verschlissene Stanzwerkzeuge, ungenaue Vorrichtungspositionierung und ungleichmäßiger Stapeldruck führen zu Abweichungen in Größe, Planheit und Koaxialität des Kerns.

Schwierige Wicklungsinstallation, ungleichmäßiger Stator-Rotor-Luftspalt und Versagen durch Schleifen im Motor.

Regelmäßige Wartung der Werkzeuge und Stichprobenkontrollen durchführen; alternde Vorrichtungsteile ersetzen; Präzisionsbearbeitung zur Sicherstellung der Maßhaltigkeit anwenden.

Schnelle Tipps zur Vermeidung von Motor-Kernfehlern



Die meisten Defekte an Stator- und Rotor-Kernen entstehen eher durch unzureichende Prozesskontrolle als durch Rohmaterialprobleme. Eine durchgängige Qualitätskontrolle – einschließlich strenger Rohmaterialprüfung, regelmäßiger Wartung der Werkzeuge, standardisierter Stanz- und Stapelparameter sowie Endproduktprüfungen – kann die Ausfallrate der Kerne drastisch senken. Für hocheffiziente Elektrofahrzeug- und Hochgeschwindigkeits-Industrie-Motoren vermeiden selbstklebende Blechpakete und Laserschweißen effektiv häufige Kernfehler.



Fazit

Die Lösung von Stator- und Rotor-Kernen Defekten beginnt mit der Identifizierung der Ursachen von Graten, Kurzschlüssen, loser Stapelung, hohen Eisenverlusten und Gussproblemen. Die Standardisierung jedes Produktionsschritts von Stanzen, Entgraten und Isolieren bis hin zu Stapeln und Testen ist entscheidend, um die Kernqualität und die Gesamtleistung des Motors zu verbessern.
