Leitfaden zu Metallstanzteilen: Tiefziehen versus Folgeverbundwerkzeug

Sie wählen Tiefziehen für nahtlose, hohle Metallstanzteiledie hohe Verhältnisse von Tiefe zu Durchmesser erfordern. Alternativ wählen Sie Folgeverbundstanzen für die Hochgeschwindigkeitsproduktion flacher Komponenten mit komplexen Merkmalen. Durchgehende Trägerstreifen begrenzen die Tiefe progressiver Teile. Daher müssen Sie die Werkzeugkapitalausgaben, Materialausschussraten und das gesamte jährliche Produktionsvolumen sorgfältig bewerten.

Grundlagen der Verfahren für Metallstanzteile

Tiefziehen für nahtlose Tiefe

Das Tiefziehstanzen verwandelt flache Blechzuschnitte in nahtlose, hohle zylindrische oder rechteckige Komponenten. Sie führen einzelne Zuschnitte in die Presse ein, ohne dass sie an einem Band oder einem durchgehenden Streifen befestigt sind. Ein mechanischer Stempel drückt den Zuschnitt in eine passende Matrizenöffnung. Das Metall fließt plastisch über den Ziehradius und zieht Material in die senkrechten Wände, während die strukturelle Integrität erhalten bleibt.

Das Entkoppeln des Zuschnitts von einem Trägerstreifen beseitigt die seitliche Spannung während des Ziehhubs. Sie können tiefe Verhältnisse von Tiefe zu Durchmesser erreichen, ohne das Material zu reißen oder die Wandstärke zu beeinträchtigen. Sekundäroperationen wie Beschneiden, Bördeln oder Flanschen können über mehrere spezialisierte Stationen erfolgen. Dieses Verfahren optimiert die Materialausnutzung und liefert hochfeste, leckagefreie Geometrien, die für Flüssigkeitsbehälter und Druckbehälter geeignet sind.

Folgeverbundstanzen für Hochgeschwindigkeitsmerkmale

Das Folgeverbundstanzen führt eine kontinuierliche Blechcoil durch eine Reihe ausgerichteter Werkzeugstationen. Ein zentraler Trägerstreifen hält das wachsende Teil sicher, während Indexstifte das Metall bei jedem Presshub positionieren. Jede Station führt spezifische Vorgänge wie Stanzen, Prägen, Sicken oder Biegen aus. Die letzte Station trennt die vollständig geformte Komponente direkt vom Trägerband.

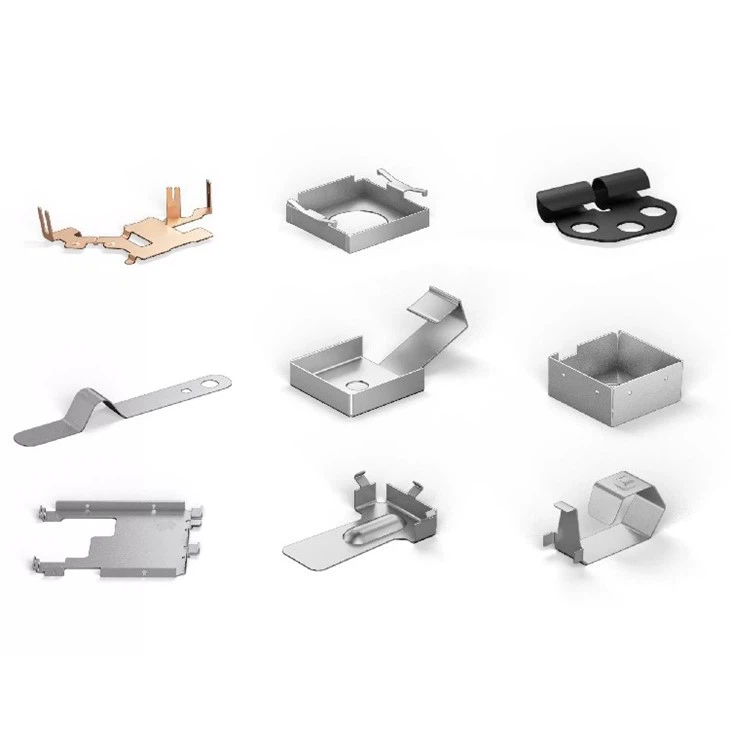

Diese sequenzielle Methode eignet sich hervorragend für die schnelle Großserienproduktion kleinerer Metallstanzteile mit komplexen geometrischen Merkmalen. Der starre Trägerstreifen begrenzt jedoch die maximale Ziehtiefe. Transferpressen stellen eine starke Alternative dar, wenn Ihr Design die Tiefengrenzen des Folgeverbundstanzens überschreitet oder hohe Presskräfte erfordert. Transferwerkzeuge bewegen einzelne Teile mithilfe mechanischer Arme zwischen separaten Pressen und schließen die Lücke zwischen der Geschwindigkeit des Folgeverbundstanzens und den Fähigkeiten des Tiefziehens.

Technische Faktoren für komplexe Teile

Tiefenverhältnisse und Trägerbeschränkungen

Sie müssen das Verhältnis von Tiefe zu Durchmesser analysieren, wenn Sie technische Einschränkungen für komplexe Komponenten bewerten. Folgeverbundsysteme bewegen kontinuierliche Metallcoils durch aufeinanderfolgende Stationen mithilfe eines integrierten Materialstegs. Dieser Trägerstreifen hält jedes Merkmal während des gesamten Stanzzyklus präzise ausgerichtet. Der Trägerstreifen setzt jedoch strenge mechanische Grenzen für die maximale Ziehtiefe. Tiefes vertikales Umformen zieht Metall während des Presshubs direkt aus den umgebenden Bereichen. Eine übermäßige Ziehtiefe dehnt den verbindenden Steg, verformt den Trägerstreifen und zerstört die Genauigkeit der Vorschubteilung. Folglich eignen sich Folgeverbundwerkzeuge am besten für die Herstellung flacher Merkmale, flacher Profile oder sanfter Strukturkonturen in dünnen Blechen.

Das Tiefziehstanzen beseitigt Einschränkungen durch Trägerstreifen vollständig. Sie führen einzelne Blechzuschnitte direkt in die Matrizenöffnung ein, ohne ein befestigtes Trägerband. Der mechanische Stempel drückt das Material gleichmäßig vom Rand des Zuschnitts in die Matrize. Das Metall fließt plastisch unter kontrolliertem Niederhalterdruck ohne seitliche Spannung durch einen durchgehenden Streifen. Sie erreichen deutlich höhere Verhältnisse von Tiefe zu Durchmesser in einem einzigen Hub oder durch systematische Nachziehschritte. Sie sollten Tiefziehstanzen wählen, wenn Ihre Geometrie tiefe, nahtlose Zylinderwände, glatte Flüssigkeitsbehälter oder hohe rechteckige Gehäuse ohne strukturelle Nähte oder schwache Verbindungsstellen erfordert.

Toleranzen und Materialausnutzung

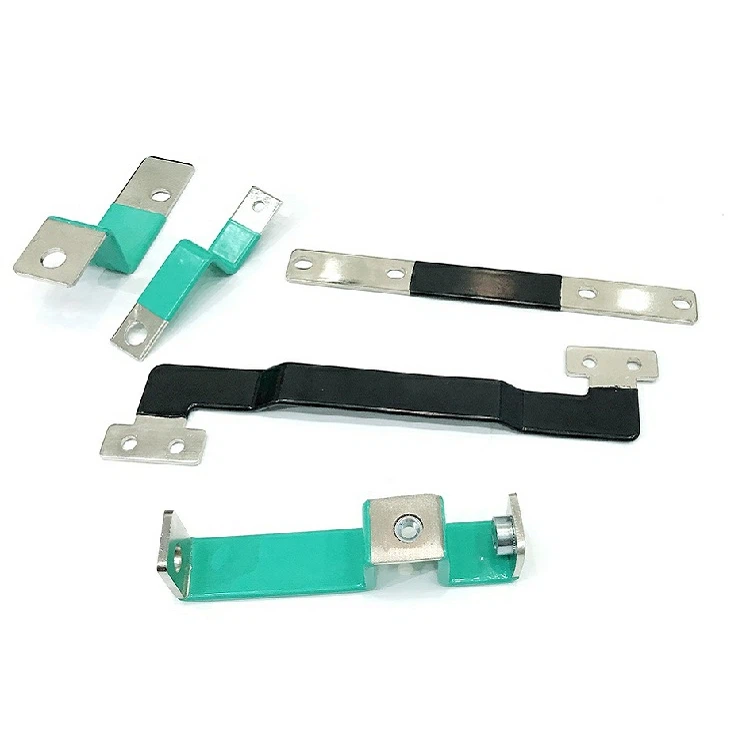

Teilemerkmale und Maßtoleranzen beeinflussen Ihre Auswahl zwischen Folgeverbundwerkzeugen und Tiefziehsystemen erheblich. Folgeverbundwerkzeuge halten außergewöhnliche Merkmal-zu-Merkmal-Toleranzen über komplexe Mehrstationenprozesse hinweg ein. Gehärtete Führungsstifte greifen in vorgestanzte Positionslöcher an jeder Station ein und fixieren den Metallstreifen während der Presshübe in exakter mechanischer Ausrichtung. Sie können Hochgeschwindigkeitsstanzen, Kerbschneiden, Gewindeschneiden, seitliches Biegen und Feinstanzen problemlos in einem durchgehenden Werkzeugaufbau integrieren. Diese integrierte Werkzeugmethode gewährleistet eine präzise Teilungskontrolle und eine überlegene Loch-zu-Loch-Positionsgenauigkeit für komplexe elektronische Steckverbinder, Automobilhalterungen und Präzisionsteile.

Das Folgeverbundstanzen bietet überlegene Maßgenauigkeit für Komponenten mit mehreren Merkmalen, während Tiefziehprozesse die strukturelle Gleichmäßigkeit über tiefe vertikale Wände maximieren.

Die Berechnung der Materialausnutzung beeinflusst Ihre langfristige Stückkostenstruktur und das gesamte Fertigungsbudget erheblich. Folgeverbundwerkzeuge benötigen kontinuierliche Trägerbänder und Stegschrott, um Komponenten sicher zwischen Arbeitsstationen zu transportieren. Dieses zusätzliche Trägermaterial erhöht den Rohcoilverbrauch und erzeugt bei jedem Produktionslauf größere Ausschussmengen. Im Gegensatz dazu verwenden Tiefziehprozesse optimierte kreisförmige oder rechteckige Zuschnitte. Sie schneiden einzelne Zuschnitte effizient, um Materialabfall vor Beginn der Hauptumformvorgänge zu minimieren. Eine hohe Materialausnutzung senkt Ihre gesamten Rohmaterialkosten, insbesondere wenn Sie große Mengen an Metallstanzteilen aus hochwertigen Legierungen wie Edelstahl, Kupfer, Messing oder speziellen Aluminiumlegierungen für die Luft- und Raumfahrt fertigen.

Werkzeuginvestition und Produktionsvolumen

Kapitalaufwand gegenüber Stückpreis

Sie müssen anfängliche Kapitalausgaben gegen langfristige Stückkosten abwägen, wenn Sie ein Fertigungsverfahren auswählen. Folgeverbundwerkzeuge erfordern deutlich höhere anfängliche Werkzeuginvestitionen. Werkzeugbauer müssen mehrere Präzisionsstationen aus gehärtetem Werkzeugstahl fertigen und Führungsstifte, komplexe Stempelblöcke sowie aufwendige Streifenheber in einen einzigen robusten Werkzeugsatz integrieren. Diese kundenspezifische mechanische Konstruktion erhöht die anfänglichen Werkzeugkosten erheblich. Tiefziehwerkzeuge benötigen im Allgemeinen geringere Anfangsinvestitionen, da einfache separate Ziehwerkzeuge über unkompliziertere geometrische Konfigurationen mit weniger beweglichen mechanischen Komponenten verfügen. Sie zahlen weniger im Voraus für einfachwirkende oder doppeltwirkende Ziehwerkzeuge.

Stückpreisberechnungen zeigen den wirtschaftlichen Kompromiss zwischen diesen beiden Stanzverfahren. Folgeverbundwerkzeuge fertigen komplexe Teilegeometrien in einem einzigen kontinuierlichen Presshub. Hohe Hubraten und minimaler manueller Arbeitsaufwand senken die variablen Kosten pro Einheit bei langen Fertigungszyklen schnell. Tiefziehvorgänge erfordern häufig mehrere einzelne Ziehstufen, Zwischen-Glühzyklen oder zusätzliche Beschneidvorgänge an speziellen Stationen. Diese zusätzlichen Produktionsschritte erhöhen Maschinenzykluszeiten, Transferaufwand und gesamten Arbeitsaufwand. Folglich erzielt das Folgeverbundstanzen bei langen Produktionsläufen einen deutlich niedrigeren Stückpreis und amortisiert die höheren anfänglichen Werkzeugkosten schnell.

Volumenschwellen und Mehrfachkavitäten-Werkzeuge

Das jährliche Produktionsvolumen bestimmt Ihre optimale Werkzeugstrategie. Geringe Produktionsmengen rechtfertigen selten die erheblichen Kapitalinvestitionen für komplexe Folgeverbundwerkzeuge. Sie erzielen eine bessere Kostenrückgewinnung durch den Einsatz kostengünstigerer Tiefziehwerkzeuge für kleinere Bestellmengen, Konstruktionsänderungen oder die Prototypenentwicklung. Hohe Produktionsschwellen kehren diese finanzielle Dynamik vollständig um. Massive Auftragsvolumen ermöglichen es Ihnen, hohe anfängliche Werkzeugkosten problemlos auf Millionen fertiger Komponenten zu verteilen. Sie reduzieren das gesamte finanzielle Risiko, indem Sie die Gesamtbetriebskosten berechnen, bevor Sie sich auf bestimmte Werkzeugkonstruktionen festlegen.

Das Folgeverbund-Tiefziehen bietet leistungsstarke Produktionsvorteile für Metallstanzteile mit hohen Stückzahlen. Konstruktionsteams entwickeln kundenspezifische Folgeverbundwerkzeuge mit mehreren Kavitäten, um mehrere Komponenten gleichzeitig mit jedem einzelnen Pressenhub zu stanzen. Diese fortschrittlichen Werkzeuge kombinieren tiefgezogene Bechermerkmale mit komplexen seitlichen Lochstanzungen, geprägten Verstärkungsrippen und präzisen Kantenausschnitten innerhalb eines einzigen kontinuierlichen Streifens. Die Verwendung mehrerer Kavitäten pro Schuss verdoppelt oder verdreifacht den gesamten Pressendurchsatz, ohne die Hubfrequenz der Presse zu erhöhen. Mehrstufige Folgeverbundumformung senkt die Stückpreise erheblich, maximiert die Gesamteffizienz der Presse und bietet beträchtliche langfristige Kosteneinsparungen für groß angelegte Fertigungsbetriebe.

FAQ

Welches Verhältnis von Tiefe zu Durchmesser erfordert Tiefziehstanzen?

Sie sollten Tiefziehstanzen auswählen, wenn Ihr Bauteildesign eine Ziehtiefe erfordert, die seinen Gesamtdurchmesser überschreitet oder das durchgehende Trägerband während der Folgeverbundumformung verformt.

Können Folgeverbundwerkzeuge nahtlose Hohlteile herstellen?

Folgeverbundwerkzeuge führen flache Ziehvorgänge effektiv aus. Allerdings können Sie keine tiefen nahtlosen Hohlformen herstellen, ohne das durchgehende Materialträgerband während der Hochgeschwindigkeitsproduktionshübe zu zerreißen.

Wie unterscheiden sich die Materialausschussraten zwischen diesen Methoden?

Tiefziehstanzen verwendet vorgeschnittene Platinenformen, um Abfall zu minimieren. Folgeverbundstanzen erzeugt ein höheres Ausschussvolumen, da der Prozess kontinuierliche Trägerstreifen und Stegstrukturen zwischen den Stationen erfordert.
