Welche Güte von Siliziumstahl ist am besten für Stator und Rotor von Elektrofahrzeug (EV)-Motoren
Kornorientierter vs. nicht kornorientierter Siliziumstahl: Welcher für EV-Motoren?
Die meisten Käufer verwechseln kornorientierten und nicht kornorientierten Siliziumstahl für die Produktion von EV-Motoren. Hier ist die klare Unterscheidung:
Kornorientierter Siliziumstahl (CRGO): Nur für magnetischen Fluss in eine Richtung in Transformatoren ausgelegt. Nicht geeignet für Statoren und Rotoren von EV-Motoren.
Nicht kornorientierter Siliziumstahl (NOES): Besitzt gleichmäßige magnetische Eigenschaften in mehreren Richtungen und ist ideal für rotierende Magnetfelder geeignet. Alle Standard-Stator- und Rotorblechkern von EV-Motoren verwenden nicht kornorientierten Siliziumstahl.

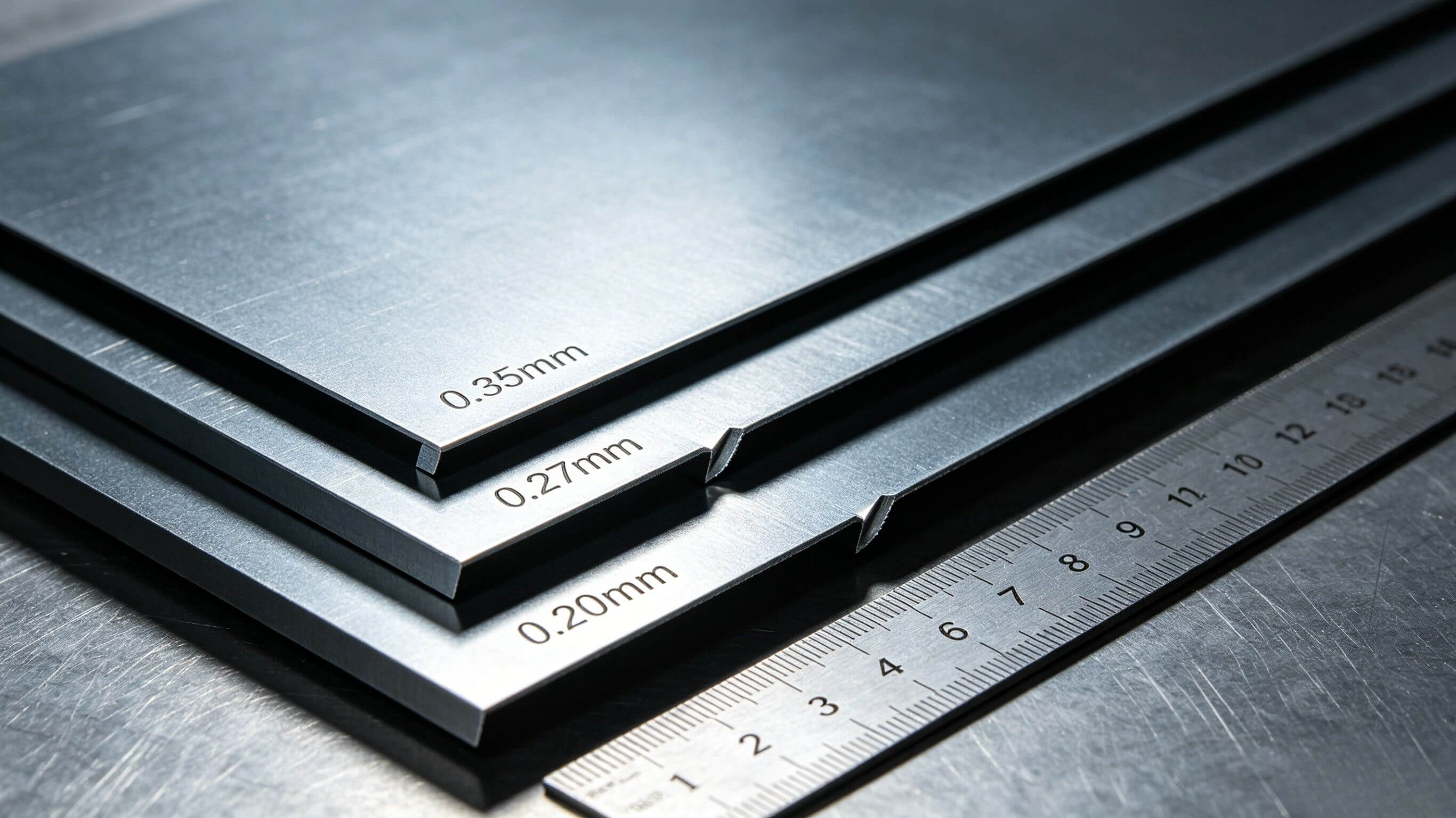

Beste Siliziumstahl-Dicke und Güten für EV-Stator und Rotor
Die zentrale Auswahlregel für Siliziumstahl in EV-Motoren: Höhere Motorfrequenz und -geschwindigkeit erfordern dünneren, höherwertigen, verlustarmen Siliziumstahl. Nachfolgend sind die praktischsten und am weitesten verbreiteten Güten für kommerzielle EV-Motoren aufgeführt.
1. 0,35 mm Serie — Standardgüte für EV-Motoren von Pkw
Empfohlene Güten: 35SW300, 35SW360, 35SW440
0,35 mm nicht kornorientierter Siliziumstahl ist die Hauptwahl für in Serie gefertigte EV-Antriebsmotoren und bietet ein ausgewogenes Verhältnis aus geringen Eisenverlusten, mechanischer Stabilität und Kosteneffizienz.
- Anwendung: Standard-Permanentmagnet-Synchronmotoren (PMSM) für gängige Elektro-Pkw.
- Vorteile: Stabile magnetische Eigenschaften, geringe Hochfrequenzverluste, gut geeignet für Stanzen und Laserschweißen.
- Eigenschaft: Geeignet für Motorbetriebsfrequenzen unter 400 Hz, Motoreffizienz bis zu über 95 %.
2. 0,27 mm Serie — Premium-Güte für hocheffiziente EV-Motoren
Empfohlene Güten: 27SW210, 27SW230, 27SW250
0,27 mm ultradünner Siliziumstahl ist die Premium-Option für 800-V-Hochspannungs-EV-Plattformen und hocheffiziente Modelle. Er reduziert Hochfrequenz-Wirbelstromverluste erheblich, senkt den Temperaturanstieg des Motors und verbessert die Reichweite.
- Anwendung: Oberklasse-Pkw, Elektrofahrzeuge mit großer Reichweite, Motoren für hocheffiziente Nutzfahrzeuge.
- Vorteile: Extrem geringe Eisenverluste, geringerer Temperaturanstieg, verbesserte Lebensdauer des Motors.
- Nutzen: Erhöht die Reichweite des Fahrzeugs durch geringeren Energieverbrauch des Motors.
3. 0,20 mm Serie — Ultra-Premium-Güte für Hochgeschwindigkeits-EV-Motoren
Empfohlene Güten: 20SW180, 20SW200
0,20 mm ultradünner Siliziumstahl wird in Hochgeschwindigkeits- und Hochleistungs-Antriebssystemen für EVs eingesetzt. Er minimiert Kernverluste bei extrem hohen Betriebsfrequenzen von 600–800 Hz und sorgt für stabile Hochgeschwindigkeitsleistung.
- Anwendung: Hochleistungs-Sport-EVs, Hochgeschwindigkeits-Antriebsmotoren, Spezialfahrzeugmotoren.
- Vorteile: Branchenführend geringe Verluste, hervorragende Stabilität bei hohen Drehzahlen.
- Einschränkung: Höhere Materialkosten und strengere Anforderungen an den Stanzprozess.
Warum 0,5 mm Siliziumstahl für EV-Motoren vermeiden?
Gängige 0,5 mm Güten wie 50W470 und 50W600 eignen sich für Haushaltsgeräte und Industriemotoren, sind jedoch ungeeignet für Hauptantriebsmotoren von EVs.
Bei hohen Betriebsfrequenzen von EVs verursacht 0,5 mm Stahl starke Wirbelstromverluste, Überhitzung und Wirkungsgradverluste. Er kann nur für Nebenmotoren mit geringer Leistung in EVs verwendet werden, nicht für Hauptstator- und Rotorblechpakete.

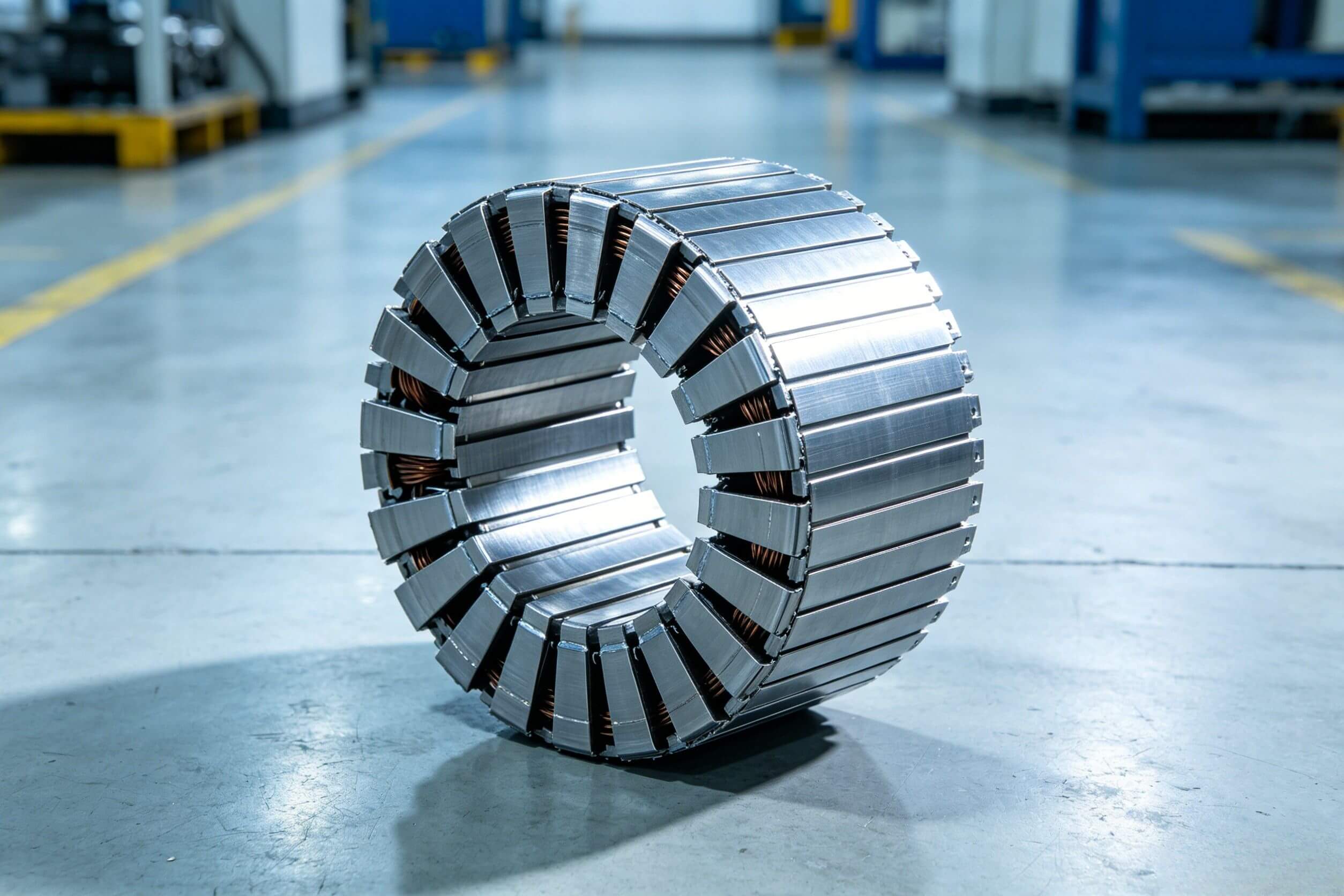

Fertigungsprozess der EV-Kerne für unterschiedliche Güten
Geeignete Fertigungsprozesse stimmen verschiedene Siliziumstahlgüten ab, um optimale Leistung der EV-Motorkerne zu gewährleisten:
- 0,35 mm Standardgüte: Laserschweißen beim Stapeln ist der Hauptprozess und gewährleistet einen hohen Füllfaktor (0,97–0,98) für in Serie gefertigte EV-Kerne.
- 0,27 mm / 0,20 mm Hochleistungsgüten: Verwendung von Klebe- oder Präzisions-Laserschweißtechnik, um Materialverformung zu vermeiden und extrem geringe Verluste sicherzustellen.
- Rotor-Schrägungsdesign: Alle hochwertigen EV-Rotorblechpakete unterstützen eine 8°–15° Schrägnutbearbeitung zur Reduzierung von Drehmomentwelligkeit und Motorgeräusch.
1. Was ist die beste Siliziumstahlgüte für EV-Stator und Rotor?
Für in Serie gefertigte Hauptantriebsmotoren von EVs ist 35SW300/35SW360 (0,35 mm) die beste kosteneffiziente Güte. Für hocheffiziente und langstreckentaugliche EVs ist 27SW210/27SW230 (0,27 mm) die optimale Wahl.
2. Kann kornorientierter Siliziumstahl in EV-Motoren verwendet werden?
Nein. Kornorientierter Siliziumstahl eignet sich nur für magnetischen Fluss in eine Richtung in Transformatoren. In rotierenden EV-Motoren führt er zu starker Leistungsverschlechterung und hohen Verlusten.
3. Wie beeinflusst die Siliziumstahlgüte die Leistung von EV-Motoren?
Hochwertiger, dünner Siliziumstahl reduziert Kernverluste um 20 %–40 %, senkt die Wärmeentwicklung und steigert die Motoreffizienz um 2 %–4 %, wodurch Reichweite und Stabilität von EVs verbessert werden.
Fazit
Kurz gesagt: Die besten Materialien für Stator und Rotor von EV-Motoren sind dünn gewalzter, verlustarmer, nicht kornorientierter Siliziumstahl. 0,35 mm Güten eignen sich für standardmäßig in Serie gefertigte EVs, 0,27 mm für hocheffiziente Langstreckenmodelle und 0,20 mm für Hochgeschwindigkeits-EV-Motoren. Die richtige Güteauswahl sorgt für höhere Motoreffizienz und bessere thermische Stabilität.
